思林水電廠
思林水電站位于貴州省思南縣境內的烏江干流上，是烏江水電基地的第八級電站，上游為構皮灘水電站，下游是沙沱水電站。
貴州思林水電廠
思林水電站碾壓混凝土重力壩最大壩高117m，壩頂全長326.5m，壩頂高程452米，水庫正常蓄水位440m，相應庫容12.05億立方米，調節庫容3.17億立方米，屬日周調節水庫。電站額定水頭 64m，裝機105萬KW，多年平均發電量40.64億kW.h，2009年全部機組發電。
思林橋機改造項目
思林水電站此次橋機項目改造范圍主要包括多臺橋式起重機加裝安全監控系統以及控制系統改造。
控制系統改造包含PLC控制柜、總電源控制柜、大車行走機構、主副起升控制、小車行走機構、電動葫蘆控制機構、聯動臺、照明控制箱、控制系統各元器件、電纜更換和調試。

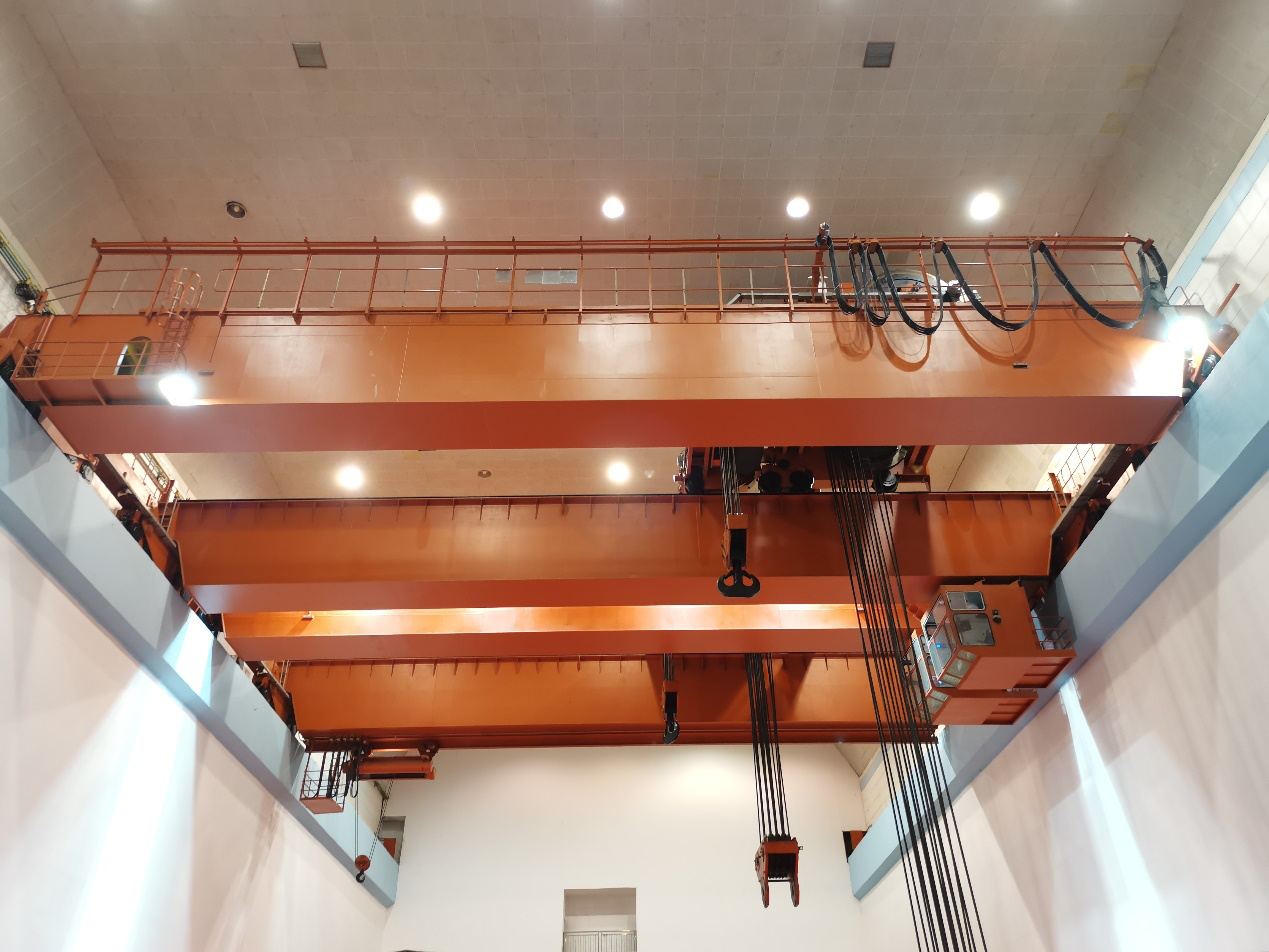

改造項目橋式起重機
項目施工現場
今年年初，微特工程師奔赴現場協助思林水電廠起吊960T轉子，起吊過程非常順利，無任何異常情況。
960T轉子成功起吊
本次施工現場微特工程師嚴謹細致的處理每一個安裝細節，耐心調試每一個設備，以保證安裝完成后設備運行的可靠性。

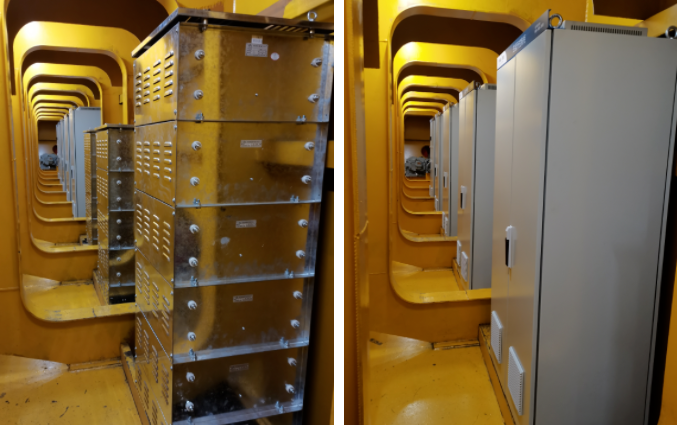

柜體安裝
思林水電廠項目改造現場完成了橋機柜體及電阻柜的安裝配線，現場多臺聯動臺以及QGX型起升高度限制器的安裝，以及安全監控系統的安裝調試。

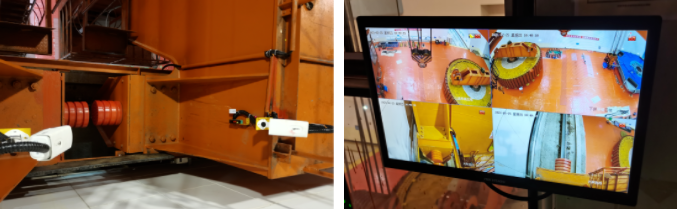

監控系統安裝及監控畫面
經過微特工程師在項目現場的努力，在緊張的施工時間和條件下，克服困難爭分奪秒，最終如期完成了思林水電廠橋機的調試與驗收工作。

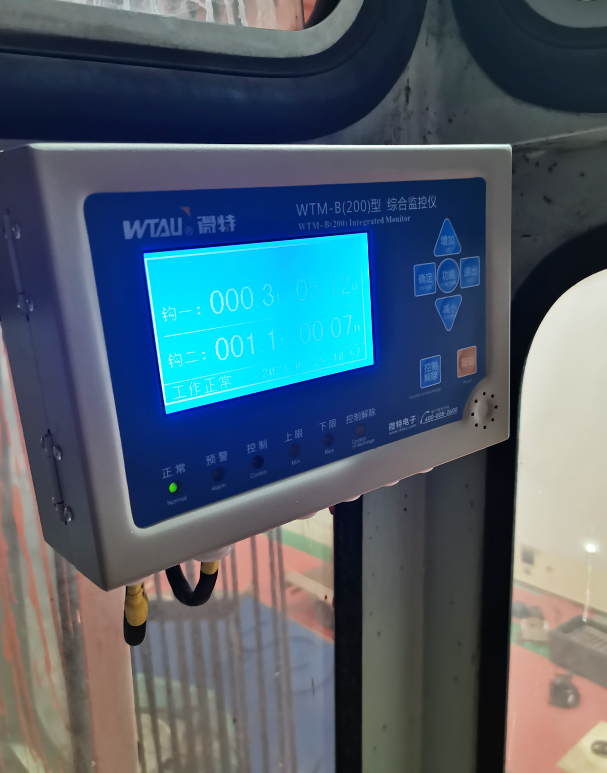

監控系統安裝及監控畫面
QGX型起升高度限制器
本次思林水電廠橋機改造所安裝的微特QGX型起升高度限制器設有四到六個限位開關，可根據用戶需要自行設定。一般可以對上升和下降各設兩道保護，即報警限位和保護限位。
由卷筒軸帶動蝸桿蝸輪轉動，在蝸輪軸上的凸輪亦隨之轉動，轉到某一位置時，凸輪的凸緣部分與限位開關接觸，使限位開關動作，切斷上升或下降動力源，使吊具停止在極限位置上。

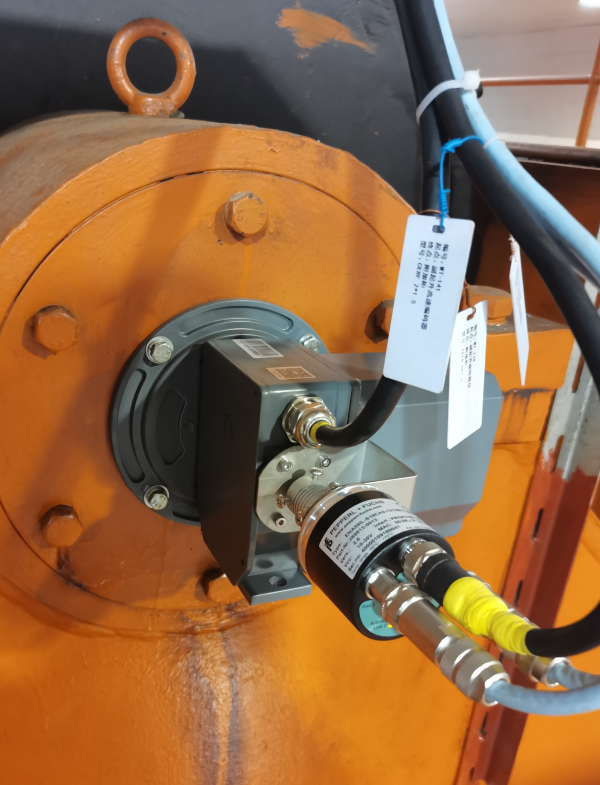

微特QGX起升高度限制器
QGX型起升高度限制器具有重量輕、安裝調試方便、響應靈敏準確、平穩可知、使用壽命長、4至8觸點可調限位開關，符合GB14048.5-2008S標準等特點。適用于各類起重機、電梯、升降機等有位移機械的設備。是限制起升高瓶頸的安全保護置，能有效防止沖頂、出軌、墜落等設備和人員事故。
微特始終致力于引領行業向起重機大數據管理、全壽命過程監測服務、智能化吊裝生態系統方向發展，成為全球起重安全管理領域的領導者。
